Bagaimana cara mengaktifkan protokol spanning - tree pada saklar Huawei?

Sebagai pemasok switch Huawei yang memiliki reputasi baik, saya sering menerima pertanyaan dari pelanggan tentang cara mengaktifkan Spanning-Tree Protocol (STP) pada switch Huawei. STP adalah teknologi penting yang membantu mencegah loop jaringan di jaringan Ethernet dengan menciptakan topologi logis bebas loop. Dalam postingan blog ini, saya akan memandu Anda melalui proses mengaktifkan STP di berbagai switch Huawei, termasukHuawei S6720 30c EI 24sAC,Huawei Beralih S6730, DanHuawei S1730.

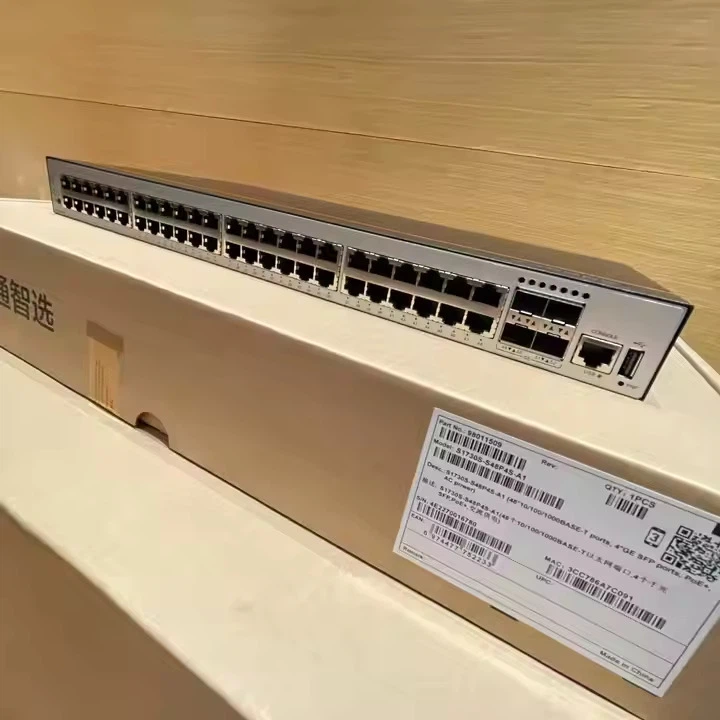

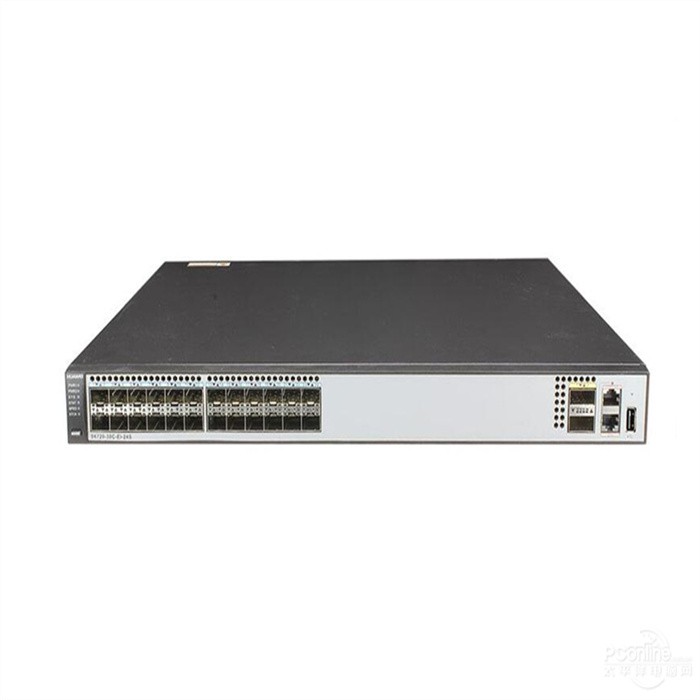

Huawei S6720 30C EI 24S AC Huawei S1730

Memahami Protokol Spanning-Tree

Sebelum mendalami proses konfigurasi, penting untuk memahami dasar-dasar STP. STP adalah protokol jaringan yang dirancang untuk mencegah loop dalam topologi jaringan. Dalam jaringan dengan tautan yang berlebihan, loop dapat menyebabkan badai siaran, salinan banyak bingkai, dan ketidakstabilan tabel alamat MAC. STP memecahkan masalah ini dengan memblokir port tertentu di jaringan untuk membuat topologi bebas loop.

Ada beberapa versi STP yang berbeda, termasuk STP IEEE 802.1D asli, Rapid Spanning Tree Protocol (RSTP, IEEE 802.1w), dan Multiple Spanning Tree Protocol (MSTP, IEEE 802.1s). Switch Huawei mendukung semua versi ini, dan Anda dapat memilih salah satu yang paling sesuai dengan kebutuhan jaringan Anda.

Prasyarat

Akses ke Saklar: Anda harus memiliki akses ke antarmuka baris perintah (CLI) pada sakelar Huawei. Anda dapat menggunakan kabel konsol atau Telnet/SSH untuk terhubung ke switch.
Hak Istimewa Administratif: Anda harus memiliki hak administratif untuk mengonfigurasi sakelar.

Mengaktifkan STP di Huawei Switch

Langkah 1: Masuk ke Switch

Hubungkan ke sakelar menggunakan kabel konsol atau Telnet/SSH. Masukkan nama pengguna dan kata sandi untuk masuk ke sakelar. Setelah masuk, Anda akan berada dalam tampilan pengguna.

<Huawei>

Langkah 2: Masuk ke Tampilan Sistem

Untuk mengonfigurasi sakelar, Anda harus masuk ke tampilan sistem. Gunakan perintah berikut:

<Huawei> tampilan sistem [Huawei]

Langkah 3: Aktifkan STP Secara Global

Dalam tampilan sistem, gunakan perintah berikut untuk mengaktifkan STP secara global di sakelar:

[Huawei] langkah aktifkan

Perintah ini mengaktifkan versi STP default (biasanya MSTP) pada switch. Jika Anda ingin mengaktifkan versi STP tertentu, Anda dapat menggunakan perintah berikut:

Aktifkan RSTP:

[Huawei] mode stp pertama

Aktifkan MSTP:

[Huawei] mode stp mstp

Langkah 4: Konfigurasikan Parameter STP (Opsional)

Anda dapat mengonfigurasi berbagai parameter STP, seperti prioritas jembatan, prioritas port, dan biaya jalur. Berikut beberapa contohnya:

Tetapkan Prioritas Jembatan:
Prioritas jembatan menentukan saklar mana yang menjadi jembatan akar dalam topologi STP. Semakin rendah prioritasnya, semakin besar kemungkinan switch tersebut menjadi jembatan akar. Prioritas jembatan default adalah 32768. Anda dapat mengatur prioritas jembatan menggunakan perintah berikut:

[Huawei] prioritas langkah 4096

Tetapkan Prioritas Pelabuhan:
Prioritas port menentukan peran port dalam topologi STP. Semakin rendah prioritas port, semakin besar kemungkinan port tersebut berada dalam status penerusan. Prioritas port default adalah 128. Anda dapat mengatur prioritas port menggunakan perintah berikut:

[Huawei-Ethernet0/0/1] prioritas port stp 64

Tetapkan Biaya Jalur:
Biaya jalur digunakan untuk menghitung jalur terpendek menuju jembatan akar. Anda dapat mengatur biaya jalur menggunakan perintah berikut:

[Huawei-Ethernet0/0/1] biaya jalur stp 100

Langkah 5: Simpan Konfigurasi

Setelah mengonfigurasi STP, penting untuk menyimpan konfigurasi untuk mencegah kehilangan data jika terjadi pemadaman listrik atau restart. Gunakan perintah berikut untuk menyimpan konfigurasi:

[Huawei] simpan

Memverifikasi Konfigurasi STP

Anda dapat memverifikasi konfigurasi STP menggunakan perintah berikut:

Menampilkan Informasi STP:

[Huawei] menampilkan langkah

Perintah ini menampilkan status STP, informasi root bridge, serta peran dan status port.

Menampilkan Informasi Antarmuka STP:

[Huawei] menampilkan antarmuka stp Ethernet0/0/1

Perintah ini menampilkan informasi STP untuk antarmuka tertentu.

Memecahkan Masalah STP

Jika Anda mengalami masalah dengan STP, berikut beberapa langkah pemecahan masalah yang umum:

Periksa Jembatan Akar:
Pastikan jembatan akar dikonfigurasi dengan benar dan merupakan saklar yang diinginkan dalam jaringan. Anda dapat menggunakantampilan stperintah untuk memeriksa informasi jembatan akar.
Periksa Peran dan Status Pelabuhan:
Gunakanmenampilkan antarmuka stpperintah untuk memeriksa peran dan status port. Pastikan port berada dalam kondisi yang benar (penerusan, pemblokiran, dll.).
Periksa Kompatibilitas Versi STP:
Pastikan semua switch di jaringan menggunakan versi STP yang sama. Versi STP yang tidak kompatibel dapat menyebabkan masalah pada jaringan.

Kesimpulan

Mengaktifkan STP pada switch Huawei adalah proses sederhana yang dapat membantu mencegah loop jaringan dan memastikan stabilitas jaringan. Dengan mengikuti langkah-langkah yang diuraikan dalam postingan blog ini, Anda dapat dengan mudah mengkonfigurasi STP pada switch Huawei Anda, termasukHuawei S6720 30c EI 24sAC,Huawei Beralih S6730, DanHuawei S1730.

Jika Anda memiliki pertanyaan atau memerlukan bantuan lebih lanjut dalam mengonfigurasi STP pada sakelar Huawei, atau jika Anda tertarik membeli sakelar Huawei untuk jaringan Anda, jangan ragu untuk menghubungi kami untuk diskusi pengadaan. Kami di sini untuk membantu Anda membangun jaringan yang andal dan efisien.
